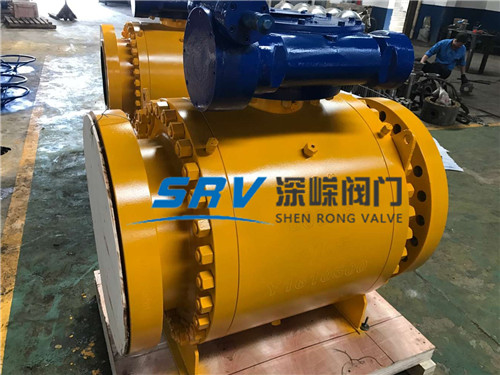

產品中心 高壓球閥 API管線球閥,天然氣球閥，西氣東輸管線球閥API管線球閥適用于Class150~Class1500，工作溫度-28~300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。API管線球閥的適用介質為：石油、凈化天然氣、酸性天然氣、煤氣、水及煤漿等等介質。API管線球閥的驅動裝置操作方式有：手動、蝸輪傳動、氣動、電動、氣液聯動等。
設計與制造：API 6D、API 608 或 ANSI B 16.34
結構長度：ANSI 6D、ANSI B 16.10
法蘭標準：ANSI B 16.5a
壓力檢驗：API 6D、API 598
管線球閥性能規范
|
公稱壓力 PN(MPa) |
最高使用壓力 |
試驗壓力(MPa) |
壓力級 |
最高使用壓力 |
試驗壓力(MPa) |
||||
|
（MPa） |
殼體 Shell |
高壓液壓密封 |
低壓氣密封 |
(Mpa) |
殼體 |
高壓液壓封 |
低壓氣密封 |
|
|
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
|
|
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
|
|
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
|
|
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
|
|
|
應用規范 |
結構長度按 |
GB12221-89 ANSI B16.10 |
|||||||
|
法蘭尺寸按 |
JB79 GB 9113 HG20592 ANSI B16.5 |
|
|||||||
|
焊接標準按 |
GB12224-89 ANSI B16.25 |
|
|||||||
|
檢驗試驗按 |
JB/T 9092-99 API 598 |
|
|||||||
|
適用工況 |
適用介質 |
天然氣、液化氣、石油等介質 |
|||||||
|
適用溫度 |
-28℃～≤150℃ |
|
|||||||
|
驅動方式 |
蝸輪傳動、氣動、電動、氣液聯動等 |
|
|||||||
|
詳細的安裝尺寸請參閱《主要外形及連接尺寸表） |
|||||||||
管線球閥材料說明
|
序號 No. |
零件名稱 Accessory name |
材質Material |
|
|
GB |
ASTM |
|
|
|
1 |
閥體 Body |
WCB、A105 |
A182 F316 |
|
2 |
彈簧 Spring |
60Si2Mn |
316 |
|
3 |
密封圈 Sealing Ring |
|
增強聚四氟乙烯RPTFE |
|
4 |
墊片 Gasket |
柔性石墨+不銹鋼 Graphite+stainless steel |
柔性石墨+316 Graphite+316 |
|
5 |
排污螺塞上Blowoff screw |
25 |
316 |
|
6 |
"O"型密封圈 "O"Ring |
橡膠 Rubber |
橡膠 Rubber |
|
7 |
底蓋 Bottom cover |
A105 |
316 |
|
8 |
螺釘 Screw nial |
35 |
316 |
|
9 |
閥桿 Stem |
2Cr13+鍍鎳磷 2Cr13+nickle coated phosphorus |
316 |
|
10 |
滑動軸承 Sliding bearing |
不銹鋼+PTFE PTFE& stainless steel |
316+PTFE |
|
11 |
球體 Ball |
A105+鍍鎳磷 |
A182 F316 |
|
12 |
閥座 Seat |
A105+鍍鎳磷 |
316 |
|
13 |
螺柱 Stud |
35CrMoA |
316 |
|
14 |
螺母 Nut |
35 |
316 |
|
15 |
壓套 Cover |
A105 |
316 |
|
16 |
填料 Stuffing |
PTFE |
PTFE |
|
17 |
填料壓蓋 Gland |
WCB |
A216-WCB |
|
18 |
鍵 Key |
45 |
316 |
API管線球閥,天然氣球閥，西氣東輸管線球閥產品的采購須知：
軟密封高壓焊接球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
2、產品名稱與軟密封高壓焊接球閥的型號；
3、軟密封高壓焊接球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、軟密封高壓焊接球閥的密封面材質和硬度；
5、軟密封高壓焊接球閥的閥體材質；
6、軟密封高壓焊接球閥的壓力；
7、軟密封高壓焊接球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、圖上所展示的軟密封高壓焊接球閥是我廠國標的產品類型，也可按照您的要求設計制作；例如：閥體為碳鋼過流部件需要不銹鋼的，閥桿需長或短的，我們也可以為您定做。
9、軟密封高壓焊接球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
10、軟密封高壓焊接球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定上歐的軟密封高壓焊接球閥型號，請按軟密封高壓焊接球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上歐公司專家為您審核把關。
